, la topographie, la micro-friction et bien d’autres choses encore.
Une solution de surface universelle dans un seul système
UST® est conçu pour fournir une caractérisation mécanique quantitative de l’analyse de surface au sein d’une plateforme ouverte avec une résolution de l’ordre du nanomètre.
Il sert de préférence au centre de R&D de nos partenaires industriels et des instituts de recherche du monde entier.
Basé sur un protocole de mesure breveté, l’UST fournit des solutions essentielles et fiables de profilage de surface en 2D et 3D avec une résolution de l’ordre du nanomètre et une plage de mesure de l’ordre du centimètre.
Il comble parfaitement l’écart entre un AFM classique et un instrument d’analyse de surface macrométrique.
Description

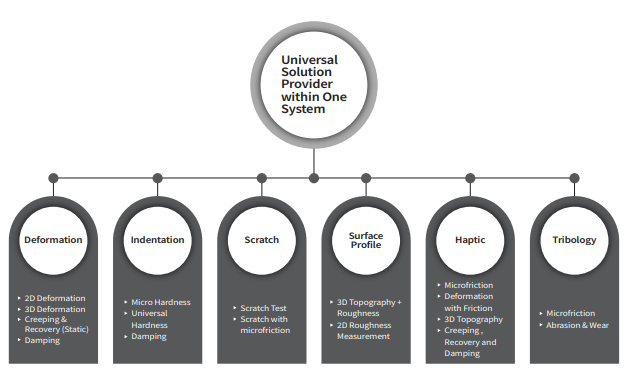

UST® – Universal Surface Tester, est le seul système ouvert multi-modulaire qui fournit une solution complète d’essais mécaniques pour l’évaluation des matériaux en vrac et des revêtements de surface. Plus de 10 mesures peuvent être effectuées et plus de 60 pointes de test différentes ont été développées pour répondre à la diversité de vos besoins de caractérisation.
L’unité de base de l’UST® existe en trois versions : UST® 100 (plage de charge 1mN-100mN), UST® 1000 (plage de charge 10mN-1000mN) et UST® 50 (plage de charge 2-50N). L’unité de base se compose d’une armoire sur pied, d’une tête de mesure avec 3 pointes, d’une table X-Y automatique et d’un système d’acquisition de données.
Spécifications
Avantages
Parmi les différents types d’instruments d’essai en ligne des propriétés des matériaux disponibles dans le commerce, UST® est de loin le seul testeur qui comble le fossé entre les machines d’essai macromécaniques traditionnelles et les machines à l’échelle nanométrique, par exemple l’AFM.
Capteur de charge de haute précision associé à un actionneur piézoélectrique et à une boucle de rétroaction active pour la mesure en temps réel de la charge normale et de la force de frottement.
Options avec différentes plages de charge grâce à l’échange facile de la tête de mesure
Table X-Y automatique avec moteur intégré pour un profilage de haute précision, la zone de mesure peut atteindre 60 mm × 60 mm.
Table haute résolution pour un repositionnement élevé
- Mesure précise de la profondeur avec une plus grande plage de déplacement pour tous les tests, jusqu’à 4 mm dans la direction Z
- Module linéaire avancé avec capteur de déplacement
- Mesures in situ avec une résolution locale
- Contrôle régulier de la vitesse, du déplacement et de la charge par paliers
- Microscope vidéo automatisé avec panorama synchronisé
- Compatible avec les normes ISO, DIN et ASTM
- Acquisition de données en temps réel avec intégration complète des images, des données et des graphiques
- Préparation de l’échantillon et changement d’embout faciles
- Choix d’embouts personnalisés pour diverses applications
- Compatible avec différents environnements : liquide ou humidité
Application
Principe
La procédure de mesure UST® consiste en un balayage mécanique par un stylet sur la surface de l’échantillon le long d’une ligne droite à plusieurs reprises. Au cours de cette procédure brevetée MISTAN®, le stylet est déplacé sur la surface soit sans charge, soit avec une charge définie.
Principe du test UST® – Méthode de Weinhold
