Les dommages causés à une surface par l’abrasion, les rayures, les marques, les éraflures et les coups de poing sont l’une des principales raisons de la détérioration de la qualité d’un produit. Dans de nombreuses applications réelles, les rayures profondes ou l’abrasion sévère se produisent lors d’un mouvement rapide et hautement dynamique, par exemple une longue rayure profonde causée par une clé sur la peinture extérieure d’une voiture. Cette rayure très dynamique se produit à une vitesse élevée pouvant aller jusqu’à 150 cm/s. Dyna-SPA® est la seule machine capable de simuler les essais de rayure, de poinçonnage et d’abrasion à haute dynamique dans une seule machine, avec une vitesse (jusqu’à 150 cm/s) et une course (jusqu’à 120 mm) librement programmables. Elle est conforme à plus de 50 normes internationales (ASTM/DIN/ISO) pour les applications suivantes :

Le testeur Dyna-SPA® est conçu pour tester les surfaces planes ou les produits courbes, ce qui le rend polyvalent pour évaluer les produits finis de toutes tailles et de tous matériaux. Une variété de pointes de test, de textiles de test, de supports de test et de pinces à échantillons est fournie en option pour réaliser différents types de tests d’abrasion, de rayure, de marquage et de poinçonnage. Il convient également pour les essais à sec et à l’eau.

Le testeur Dyna-SPA® est constitué d’une tige de piston horizontale entraînée par un cylindre pneumatique qui se déplace dans un mouvement linéaire, soit dans un sens, soit dans l’autre. À l’extrémité du cylindre se trouve un ensemble mobile qui permet au cylindre et au bras de se déplacer librement dans la direction Z. La pointe suit donc la forme et la structure de la surface. Par conséquent, la pointe suit la forme et la structure de la surface. La pointe est montée à l’extrémité de la tige de piston et un poids mort est monté au sommet pour générer une charge dans la direction Z sur l’échantillon d’essai. Lorsque la tige horizontale se déplace, la pointe de test s’élève ou s’abaisse verticalement pour suivre la courbure de l’échantillon. En outre, le bloc d’appui peut être déplacé vers le haut et vers le bas, ce qui permet de tester des échantillons d’une large gamme d’épaisseurs.

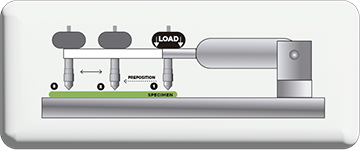

MODE 1

Mode unidirectionnel

• Le système pneumatique entraîne la roue de la pointe jusqu’au point de prépositionnement « 2 » afin d’assurer la bonne vitesse pour le test ;
• Ensuite, la pointe se déplace du point « 2 » avec une certaine course vers le point « 3 » à une vitesse prédéfinie ;
• Une tige de poussée soulèvera le cylindre pneumatique jusqu’à la position « 4 » et reviendra à la position « 2 » pour le prochain mouvement linéaire cyclique ;
• Un cycle inverse de la position « 2 » à la position « 4 »

MODE 2

Mode alternatif

Le testeur Dyna-SPA® est utilisé pour tester la résistance des matériaux et des surfaces aux rayures, à l’abrasion et au poinçonnement. Les échantillons peuvent être des échantillons de laboratoire ou des produits finis, plats ou courbés.
Dyna-SPA® est largement utilisé comme norme dans de nombreuses industries :

Le testeur Dyna-SPA® est doté d’un programme réglable qui permet à l’utilisateur de sélectionner le mode d’essai, la vitesse d’essai, la longueur de course, la charge d’essai, etc. En fonction de la méthode d’essai, les conditions d’essai peuvent être définies librement dans le logiciel.

MÉTHODES D’ESSAI

Le testeur Dyna-SPA® peut réaliser divers essais conformes à de nombreuses normes ISO, ASTM, BS, GB/T. Veuillez nous contacter pour obtenir des informations sur les normes d’essai qui peuvent être réalisées par Dyna-SPA® pour évaluer la résistance de la surface d’un matériau à la rayure, à l’abrasion, à la marque, au grattage et au poinçonnement.

PORTE-EMBOUTS/EMBOUTS

Il existe une variété d’adaptateurs dans le Dyna-SPA®, par exemple, la rayure de la clé, la rayure transversale, l’abrasion du crockmètre, et bien d’autres encore.
